装置的组成: NH型耐火特性燃烧试验装置由二大系统组成

燃烧系统:

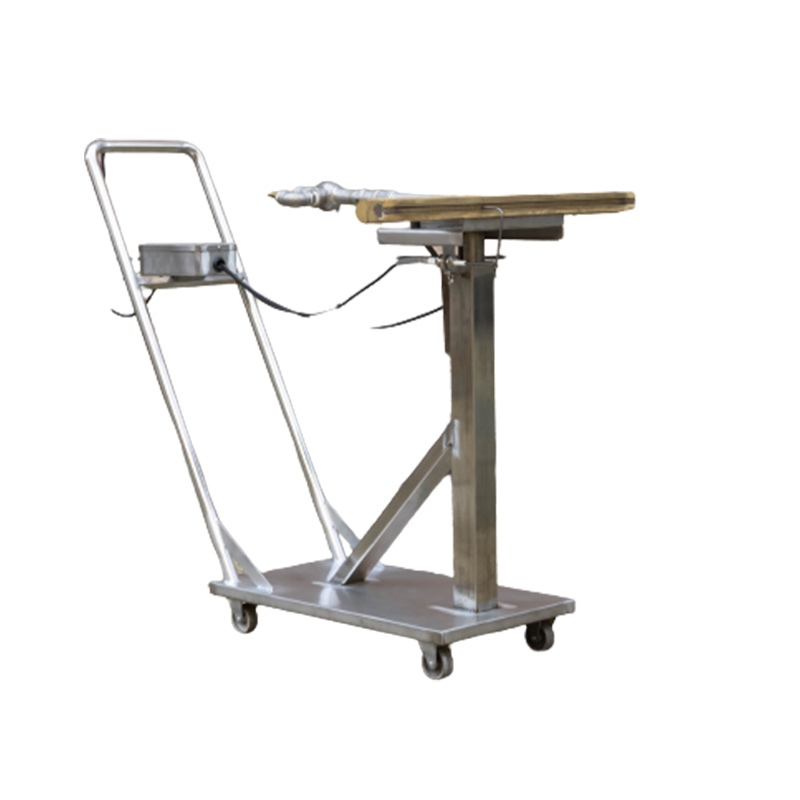

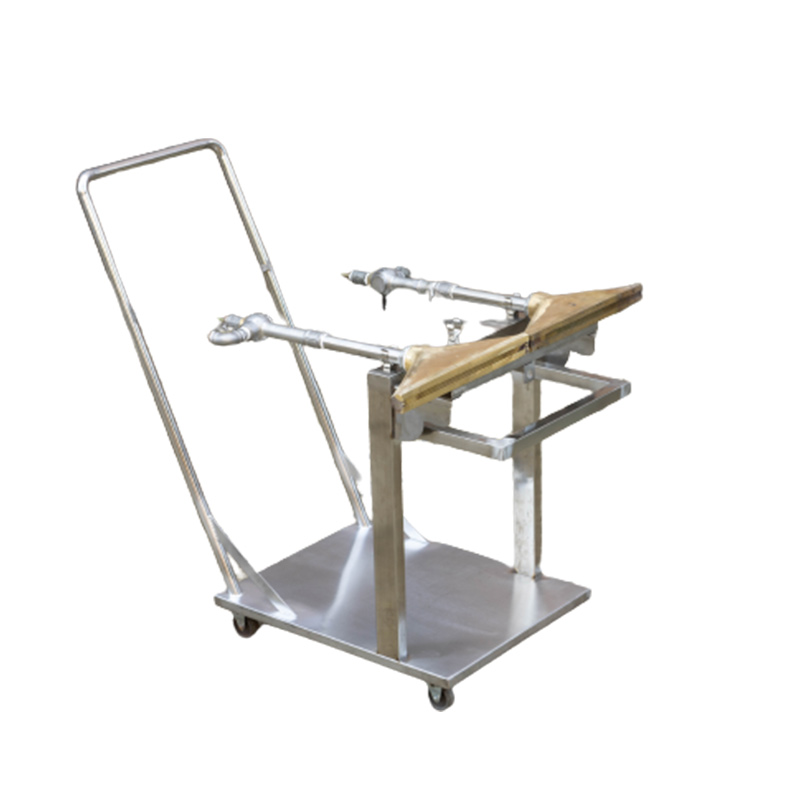

一支500毫米的带型喷灯 (含文丘里混合器) 及喷灯支持小车

用于矫正火焰用的二支φ1.5mm热电偶及相应的便携式测温仪

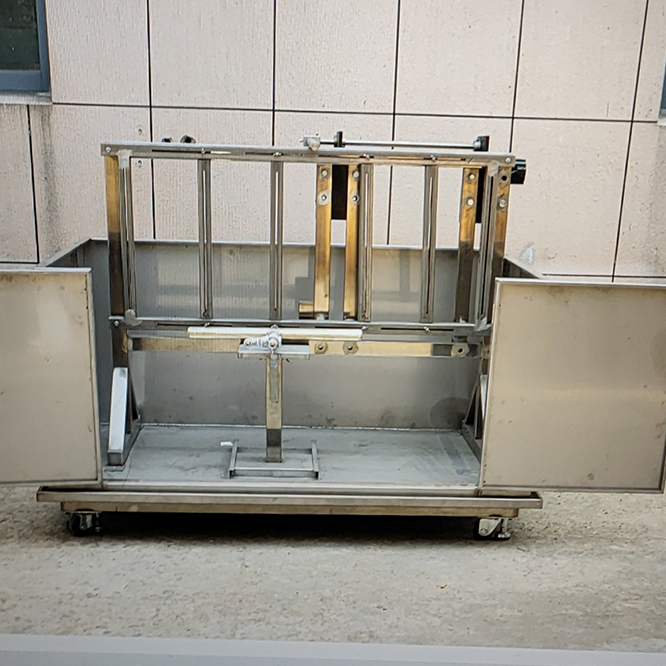

二个可换的电缆试样燃烧支持架(用于不同直径的电缆)

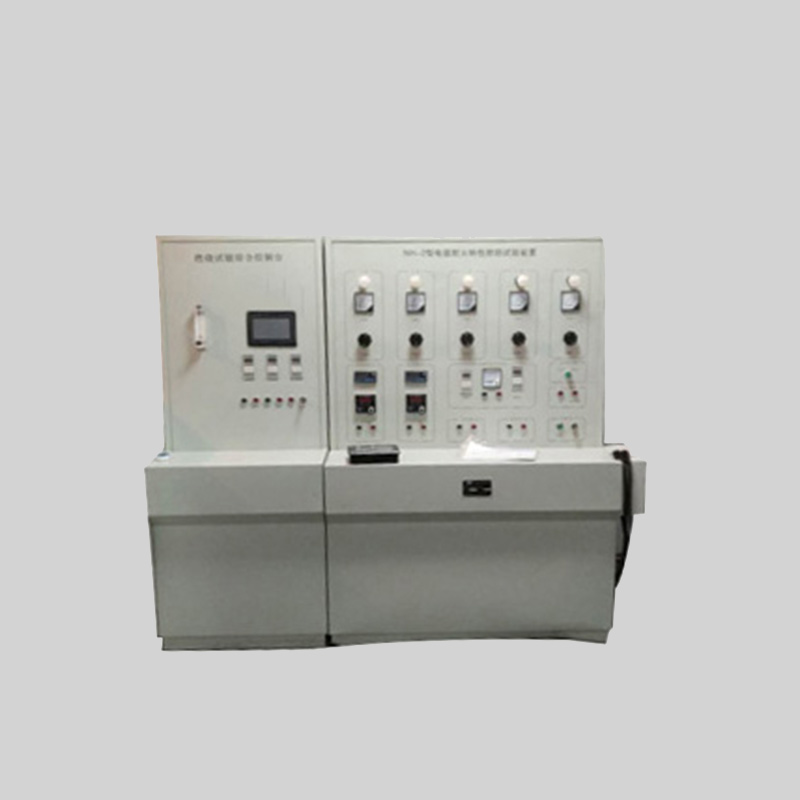

控制系统:

气源的控制与调节:压缩空气、丙烷气体。

试样电压与维持电流的控制与调节

燃烧时间的控制

主要技术指标:

外形尺寸：2.1.1控制柜   1200X555X1780mm

2.1.2燃烧架   1300（长）1500（高）

2.1.3国产AGF带形喷灯  有效长度500mm

三相变压器:①输入：三箱380伏、9KVA

                    ②输出：电压0-1000V可调，相对相短路电流  2A（max） 试样维持电流200-250mA

四、用户型号的选择

NH-2型耐火特性燃烧试验装置:

本型号采用质量流量计，采用数显电子控制气体的流量，流量准确，燃烧器燃烧的火焰平稳，在0.1Mpa时，空气流量的调节0-200L/min,丙烷气体流量调节0-20L/min，高端用户和需要有GB或IEC标准耐火特性燃烧试验，同时有IEC耐火耐冲击、BS耐火耐冲击、BS带水燃烧的用户必须选用本试验装置。

其他指标满足(三主要技术指标)的内容

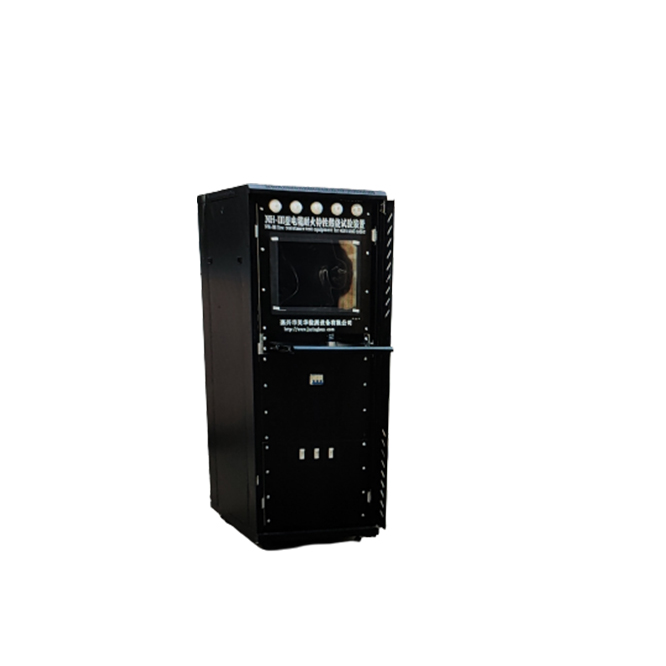

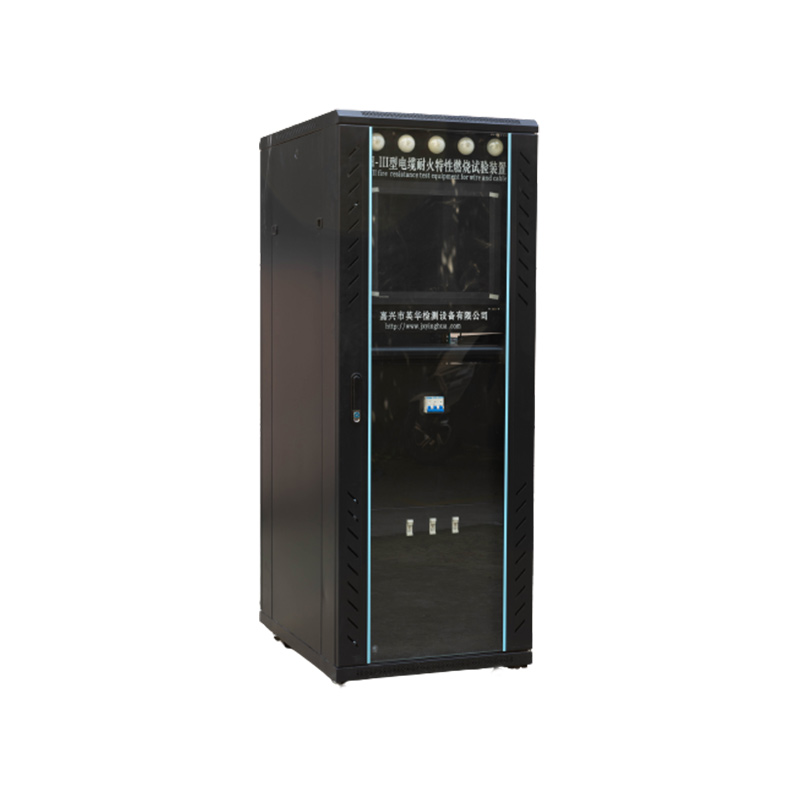

NH-3耐火特性燃烧试验装置（电脑控制系统）

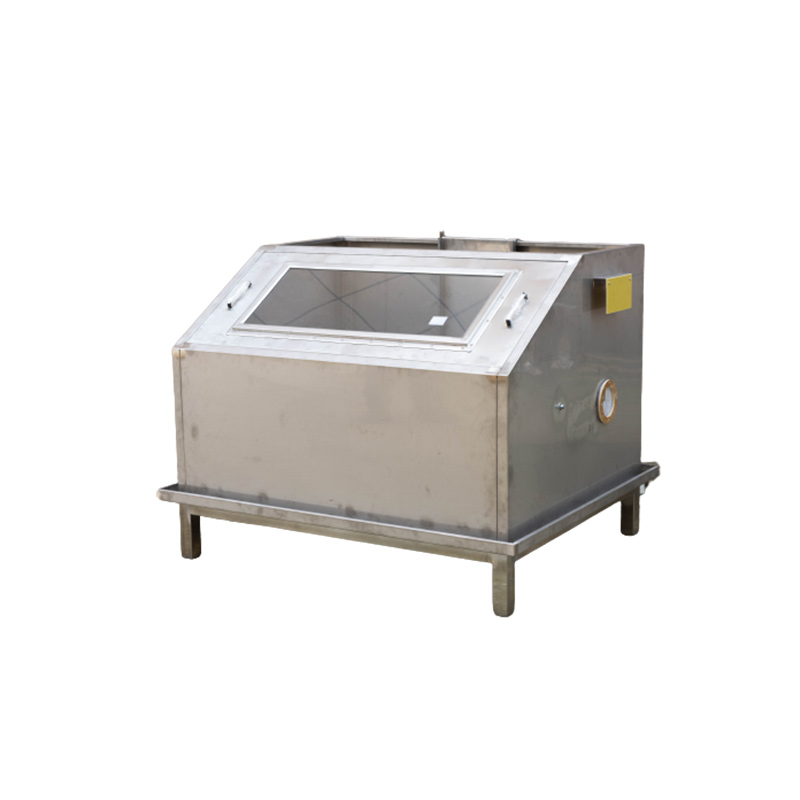

本燃烧试验系统由左右两套燃烧室组成可自由切换，并可根据试验要求1根至5根电线进行试验，电压电流均可按试验要求进行设定。
