主要技术指标

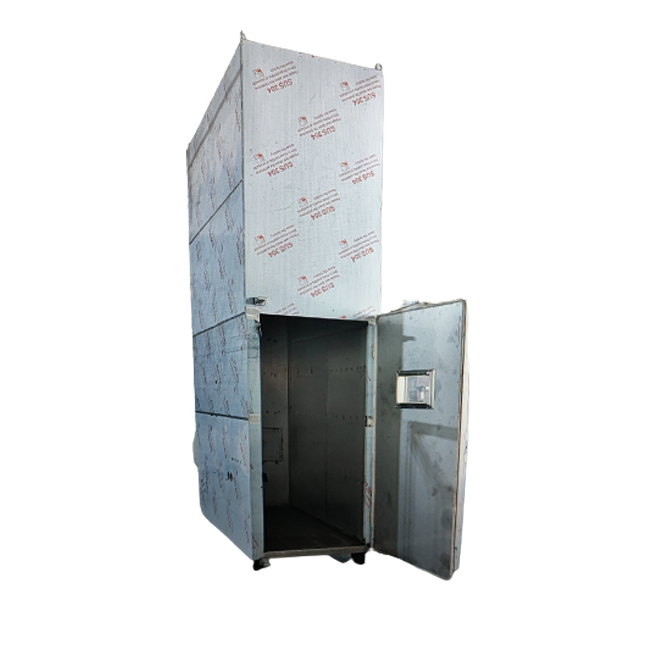

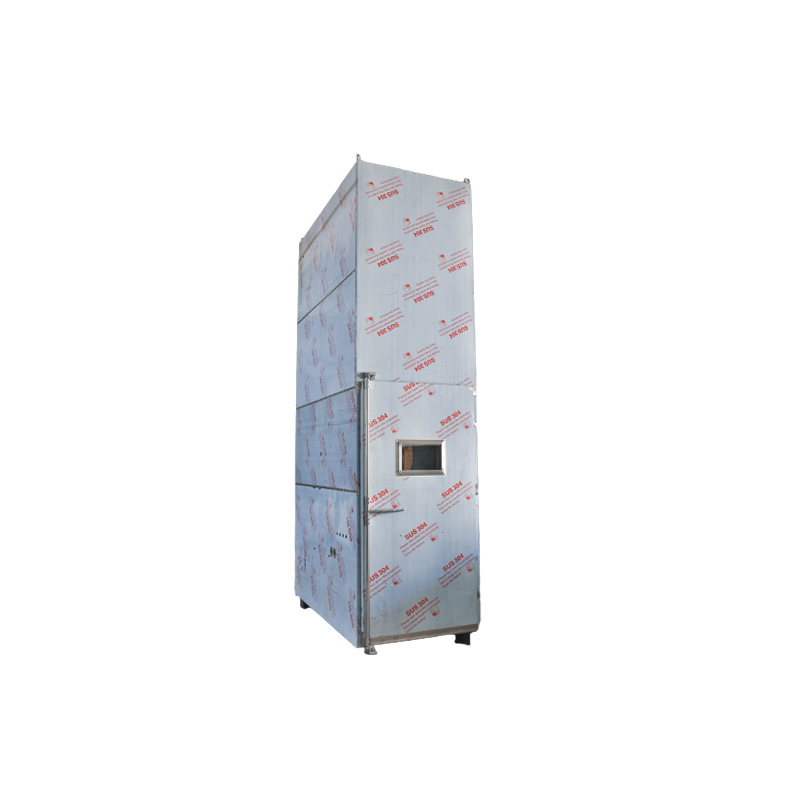

3.1 结构简图(附图实体照片 )

3.2 燃烧室内尺寸:宽x深x高 1000(±100)x2000( ±100) x4000(±100) mm

3.3 燃烧室内空气换气量: 5000L/min可调

3.4 二套250 mm喷灯(含文丘里混合器 ):符合GB/T18380.3-2022

3.5 燃烧器丙烷气体流量的调节量0-20L/min

3.6燃烧器空气流量的调节量0-100L/min

3.7试样钢梯3500X500mm一个 3500X800mm一个

控制系统主要包括：

气源的提供与调节：空压机、流量计、电磁阀、丙烷流量计等

电气控制：空压机、风机、电动葫芦、耐腐蚀泵、电磁阀等

温度显示：燃烧室箱体燃烧时温度显示等

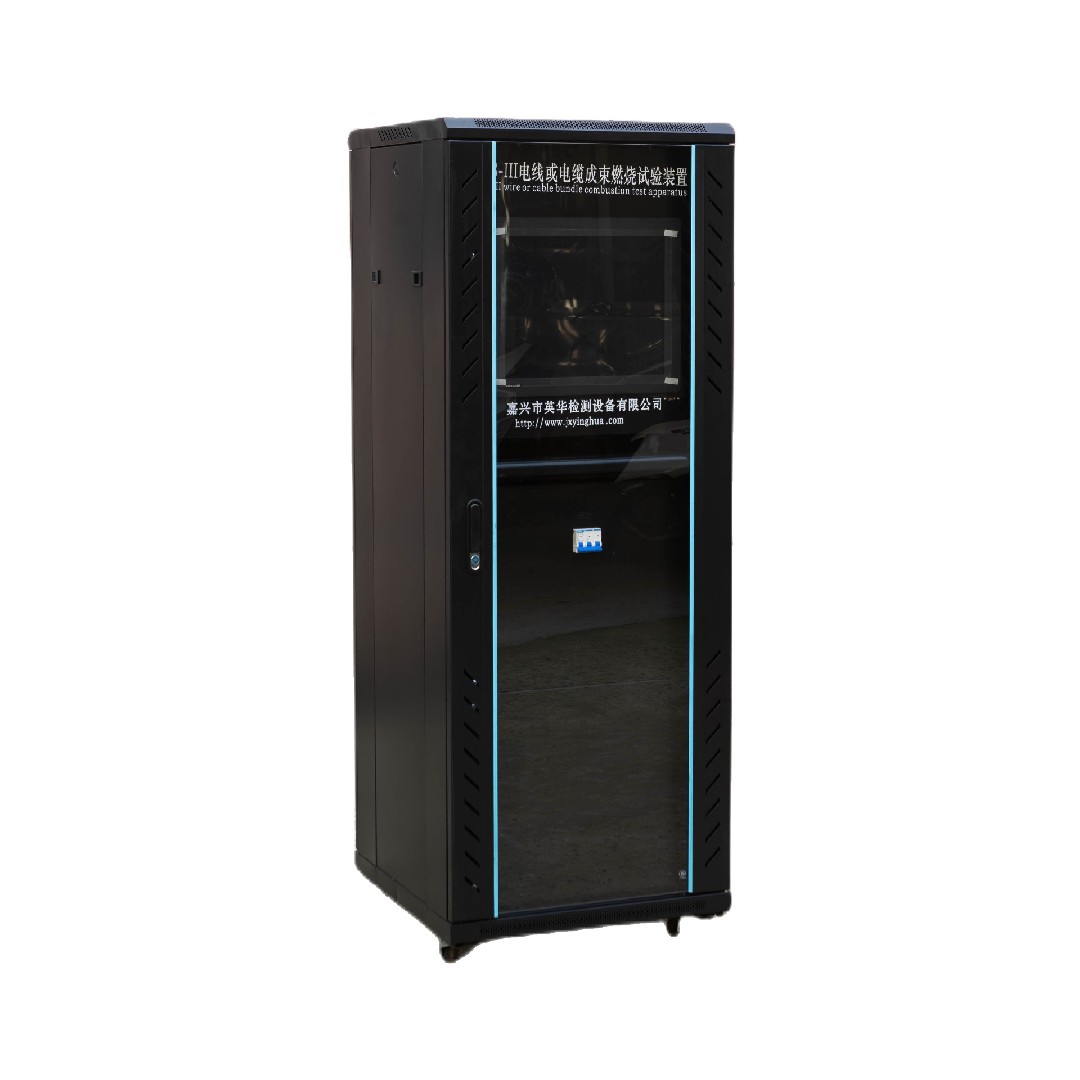

控制柜体

为测试燃烧箱体由空气流速，随机附有便携式风速仪

送风系统

低配参数：

一个不锈钢80X400X150mm的进风箱

一个不锈钢300X1600mm的进风管

一个不锈钢φ250X1000mm的测风管、测风口及接口

一个不锈钢手动风口及接口。调节手动风口，可以得到5000±500L/min（GB/T18380)的进气量。根据管道直径其风速为1.7±0.17m/s。

一个250W送风风机。送风管道材料SUS304不锈钢。

高配参数：

使用平衡板流量计控制，管径250mm，一台φ250mm电动调节阀，管道流量计实时显示送风流量5M³/min，且稳定在5±0.06M³/min（5000±200L/min），通过PID信号控制自动调节阀的开度，自动调节精确度高，无需人为调节，送风量稳定。一个便携式数显风速仪。

燃烧系统:

0-20L/min丙烷质量流量计两套

0-100L/min空气质量流量计两套

流量计的流量在电脑桌面实时显示，并能在电脑上设定流量计的流量。

两支250mm喷枪及文丘里混合器:一台不锈钢小车，用于安装喷灯，保证燃烧箱底面到喷灯中心630mm，

支持GB/T18380-2022IEC60332-2018燃烧试脸标准要求一路火焰燃烧。

支持GB/T18380-2022 IEC 60332-2018燃烧试验标准要求两路火焰燃烧

排烟系统

一个1050X1550X1000mm的集烟罩。

有φ300mm长约4米的2mm厚不锈钢直管段(根据现场)、弯头接口和手动风门，电动风门，接入排烟

风机。由排雨风机连接总营道，排入废气处理塔，排烟风机3KW

排烟管道集烟罩材料SUS304不锈钢

废气处理系统

配置PP制作，直径φ1000mm高度约4米的碱性溶液喷淋烟。

尘除酸、除尘塔。

有碱性溶液循环泵，功率3KW。

有φ315mmPP管道(根据现场)、弯头连接抽风机、抽风机。

功率3KW。

废气处理喷淋塔
