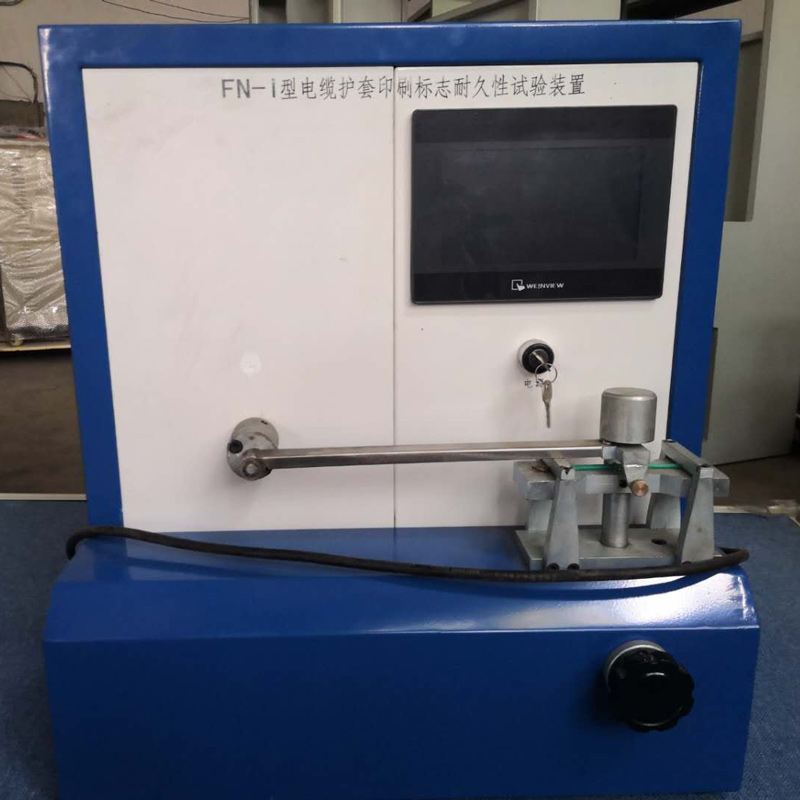

主要技术指标及参数

0 试样固定装置

根据线径大小，可上下调节使摩擦钢针能有效的接触试样，保证在试验过程中施加在试样上的力为4.5N，保证钢针沿试样顶部刮磨，并能使整个试验过程中试样始终保持平直。

0

钢针

钢针的直径为女0.625士0.025，钢针水平安装，垂直与试样的轴线刮磨驱动装置

6

采用步进申机做为动力，由触摸屏及PLC编程控制步进电机的转速，由偏心轮带动拉杆保证刮针的行程在9.5士1.6mm,确保刮针以601次/min的速率沿试样轴线循环往返运动。计数原理为PLC给步进电机的脉冲信号反馈给触摸屏，并在触摸屏上显示刮针往返运行的次数。刮针运行的总次数可根据，试样相关的要求，直接在触摸屏上设定，设定运行次数到自动停机并提示。

相比较而言，原有设备的控制系统为电位器调节微型电机的转速，速度不稳，齿轮比数固定，刮针的运行速率比较难调节，原计数方式采用接近开关，裸露在主轴下方容易产生不计数或多计数，且不太美观。现改为由步进电机、触摸屏、PLC编程控制，性能可靠稳定性高、操作方便
